为确保应用数据的安全以及隔离来自互联网的非法命令，建议将YashanDB的组网根据功能划分为相互独立且隔离的网络。

• 公网：主要用于外部业务访问YashanDB、DBA进行数据库管理以及数据库工具进行数据库命令调用等。
• 私网：主要用于YashanDB内部通信。
• 存储网络：包括用于共享集群实例访问的共享存储，和用于分布式集群计算节点访问的存储服务集群。

单机部署

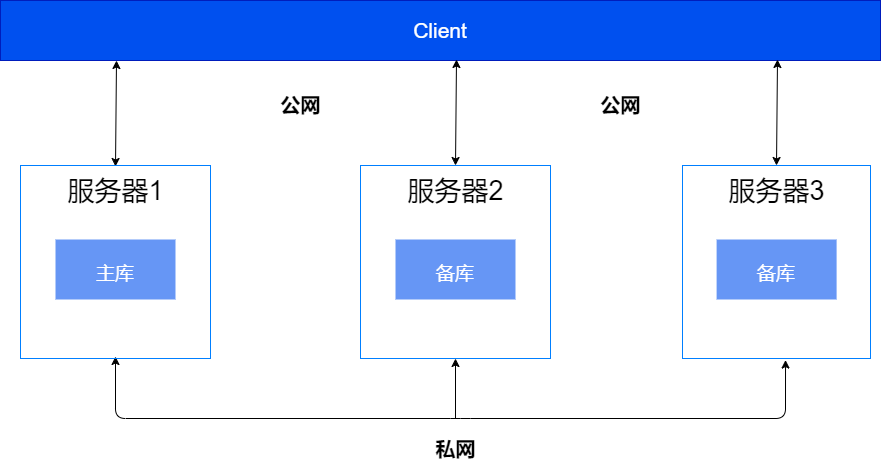

单机部署的典型组网如下图所示，该组网方案以一主两备为例，主库和各个备库建议分别部署在不同的服务器上。

地址	说明	建议网段
LISTEN_ADDR	用于连接数据库，对外提供数据库服务	公网网段
REPLICATION_ADDR（主备部署时需要）	用于主备库之间内部通信，数据库用户无法访问 仅主备部署时，需要规划该地址	私网网段

共享集群部署

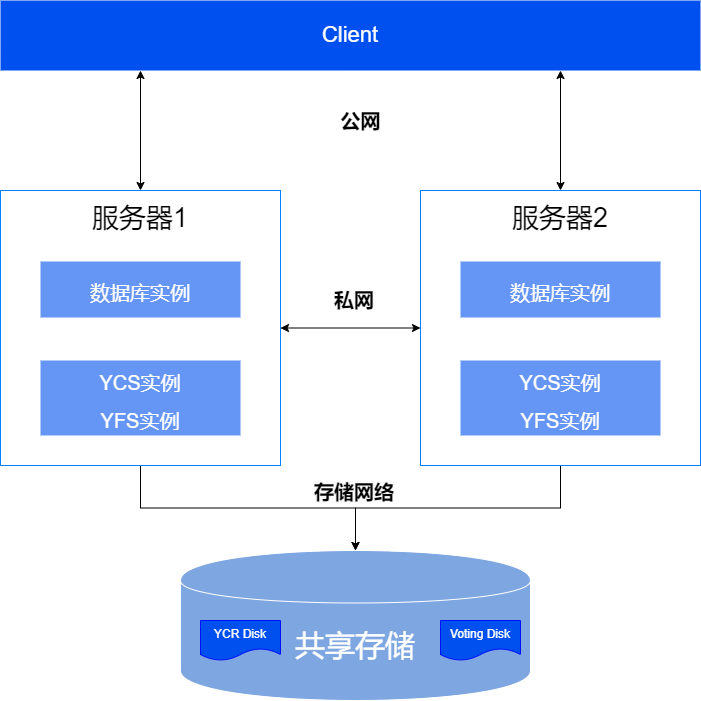

共享集群部署的典型组网如下图所示，该组网方案以2台服务器 + 1台共享存储搭建双实例单库共享集群环境为例，实例应部署在不同服务器上。

地址	说明	建议网段
LISTEN_ADDR SCAN VIP VIP	均用于连接数据库，对外提供数据库服务 SCAN VIP、VIP仅适用于共享集群部署形态，必须与LISTEN_ADDR处于相同子网、相同网卡	公网网段
CLUSTER_INTERCONNECT INTER_URL REPLICATION_ADDR（主备部署时需要）	CLUSTER_INTERCONNECT用于集群内数据库实例之间通信，INTER_URL用于集群内YCS实例之间内部通信，REPLICATION_ADDR用于同组内主集群之间通信，数据库用户均无法访问 同一台服务器上的这三类地址可以采用相同IP + 不同端口号	私网网段

分布式集群部署

分布式集群部署的典型组网如下图所示，该组网方案以5台服务器（其中3台挂载NVMe存储）搭建2CN+3DN的分布式集群环境为例，节点应部署在不同服务器上。

地址	说明	建议网段
LISTEN_ADDR	用于连接数据库，对外提供数据库服务	公网网段
CLUSTER_INTERCONNECT INTER_URL	CLUSTER_INTERCONNECT用于集群内数据库实例之间通信，INTER_URL用于集群内YCS实例之间内部通信，数据库用户均无法访问 同一台服务器上的这两类地址可以采用相同IP + 不同端口号	私网网段

存算一体分布式集群部署

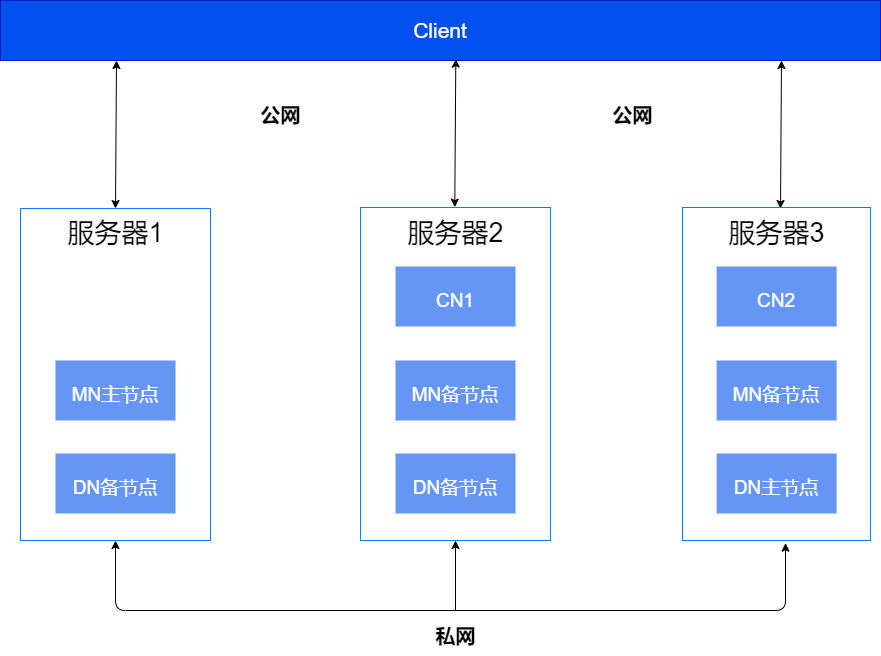

存算一体分布式集群部署的典型组网如下图所示，该组网方案以1个MN组、2个CN、1个DN组（DN组和MN组均为1主2备）为例，各组的主备节点建议分别部署在不同的服务器上。

地址	说明	建议网段
LISTEN_ADDR	CN节点的监听地址用于连接数据库，对外提供数据库服务	公网网段
REPLICATION_ADDR（MN/DN组内主备部署时需要） DIN_ADDR	REPLICATION_ADDR用于同组内主备节点之间通信，DIN_ADDR用于MN、CN及DN节点跨组内部通信，数据库用户均无法访问 每个节点组的端口号不同，同一台服务器上的这两类地址可以采用相同IP	私网网段
